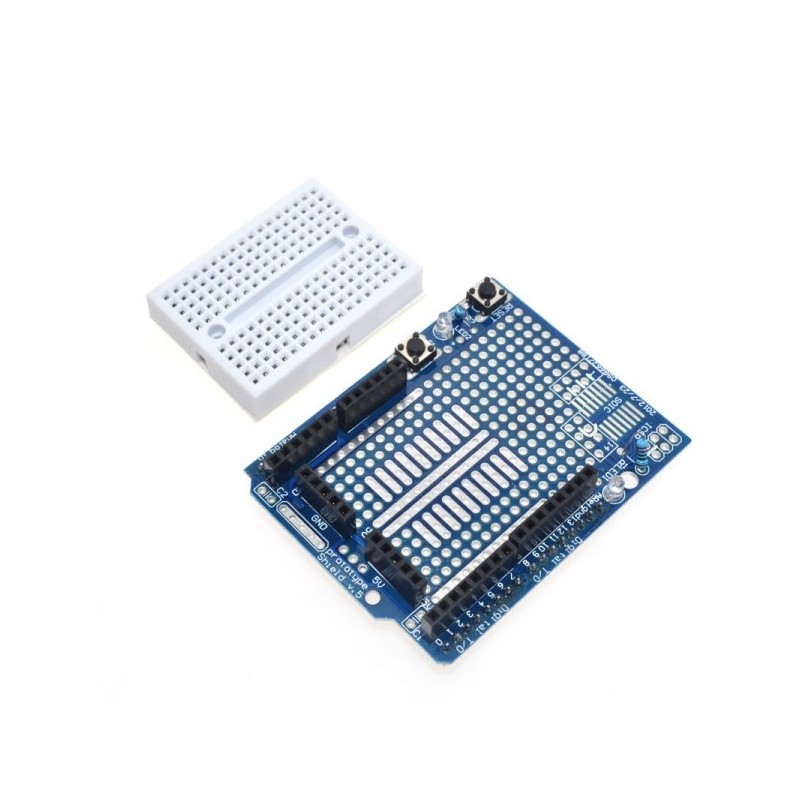

prototype shield v.5 + Mini plaque à Essai

Le Prototype Shield v.5 avec mini plaque à essai est un accessoire incontournable pour les passionnés d’électronique souhaitant développer, tester et prototyper rapidement des circuits sur Arduino. Ce shield s’installe directement sur une carte Arduino (UNO, Mega, Leonardo, etc.) et propose une zone de prototypage à souder, ainsi qu’une mini breadboard pour des montages sans soudure, facilitant ainsi les essais et modifications rapides.

Caractéristiques principales:

• Grille de prototypage standard 0,1" x 0,1" avec de larges pastilles pour souder facilement les composants.
• Zone dédiée pour circuits intégrés (DIP jusqu’à 20 broches) et composants CMS (jusqu’à 14 SOIC).
• Rails d’alimentation centraux et latéraux pour une distribution aisée du courant.
• Bouton reset et bouton d’usage général accessibles en façade.
• Deux LED d’usage général (rouge et verte) avec résistances associées pour l’indication d’état.
• Tous les pins Arduino sont accessibles sur le shield, y compris 5V, GND et Vin.
• Mini breadboard incluse pour le prototypage sans soudure, idéale pour tester rapidement des circuits avant soudure définitive.
• Compatible avec les breadboards standards et les montages empilables.

Exemple de domaine d’application:

Prototypage rapide de circuits électroniques, développement de capteurs personnalisés, interfaces utilisateur, ou modules de communication pour Arduino.

Exemple de projet:

Création d’un module de surveillance environnementale : le shield peut accueillir un capteur de température/humidité et un accéléromètre, avec affichage des données sur un écran LCD ou transmission sans fil à un autre microcontrôleur
