Le Holykell HPT604 référencé P/N 604BL16FGE5S10D2N2003 est un transmetteur de niveau hydrostatique submersible destiné à la mesure continue de liquides. Cette version fonctionne en 24 V DC, mesure une hauteur de liquide de 0 à 2,5 m et délivre un signal industriel standard 4–20 mA, facilement exploitable par API, afficheur, régulateur ou système de télésurveillance.

Description produit

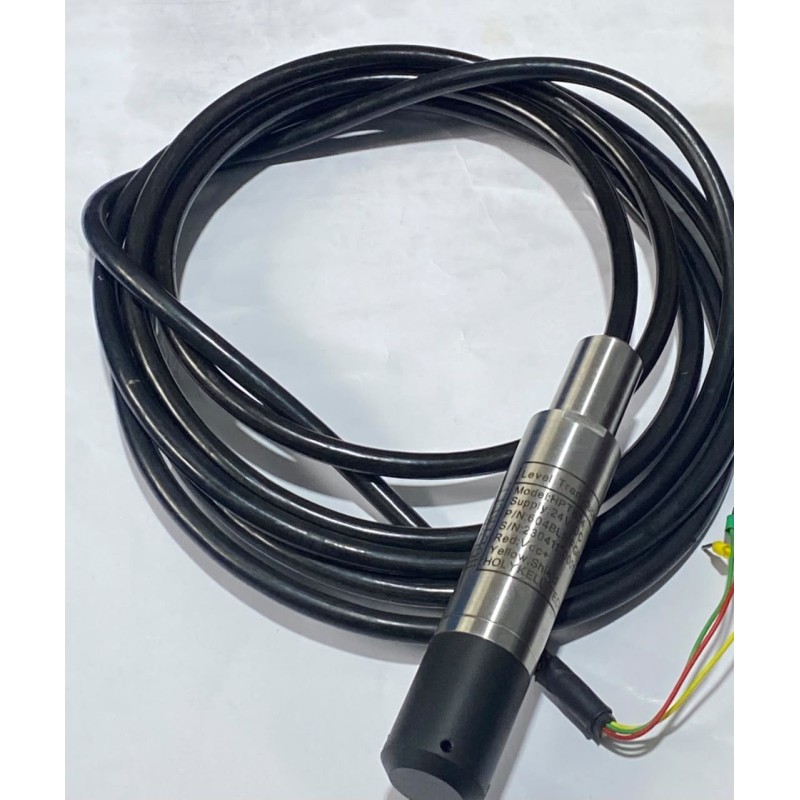

Capteur de niveau submersible Holykell HPT604 – 0 à 2,5 m – 4–20 mA – 24 V DC

Le Holykell HPT604 est un capteur/transmetteur de niveau hydrostatique conçu pour mesurer avec fiabilité le niveau de liquides dans les cuves, réservoirs, puits, bassins et installations industrielles. Immergé dans le liquide, il convertit la pression exercée par la colonne d’eau en un signal analogique standard 4–20 mA, proportionnel au niveau mesuré.

Avec une plage étalonnée de 0 à 2,5 mètres, ce modèle convient particulièrement aux applications de faible et moyenne hauteur de liquide. Son alimentation en 24 V DC facilite son intégration dans les armoires électriques, installations d’automatisme, systèmes de pompage, modules d’acquisition de données et automates programmables industriels.

La gamme HPT604 est une famille de transmetteurs submersibles à capteur piézorésistif, généralement protégée par un boîtier métallique robuste et un câble de mesure ventilé. Selon les versions, elle est adaptée aux mesures de niveau dans des environnements industriels exigeants, avec une construction étanche destinée à l’immersion.

Caractéristiques techniques

• Marque / modèle: Holykell HPT604
• Référence fabricant: 604BL16FGE5S10D2N2003
• Numéro de série: 23041130001
• Type d’équipement: Capteur de niveau hydrostatique submersible / transmetteur de pression
• Alimentation: 24 V DC
• Plage de mesure:0 à 2,5 m
• Signal de sortie: 4–20 mA
• Signal exploitable: Signal analogique pour automate, régulateur, afficheur ou système de supervision
• Utilisation principale: Mesure de niveau de liquide par pression hydrostatique
• Construction de la gamme: Boîtier inoxydable, câble immergeable et conception étanche pour applications de niveau
• Temps de réponse de la gamme: Jusqu’à ≤ 10 ms selon la version
• Température de service de la gamme: Généralement de −40 °C à +80 °C selon la configuration et le liquide mesuré
• Protection: Câble et raccordement submersibles, généralement conçus pour une protection étanche IP68 selon la version HPT604

Le signal 4–20 mA permet une transmission robuste sur de longues distances et facilite la détection de défauts de boucle : en configuration standard, 4 mA correspond au niveau 0 m et 20 mA au niveau 2,5 m.

Raccordement électrique

• Fil rouge : Vcc+ — alimentation positive +24 V DC
• Fil vert : Si+ — sortie signal positive
• Fil jaune : Shield — blindage du câble

Le blindage doit être raccordé à la terre ou à la masse fonctionnelle du coffret électrique à un seul point, idéalement côté automate ou alimentation, afin de réduire les perturbations électromagnétiques. Vérifiez impérativement le schéma de câblage associé à cette référence avant mise sous tension, notamment pour identifier le retour commun du signal et de l’alimentation.

Domaines d’utilisation

Le capteur de niveau Holykell HPT604 est adapté aux applications suivantes :

1. Mesure du niveau d’eau dans les châteaux d’eau, cuves de stockage et réservoirs.
2. Surveillance du niveau dans les forages, puits et nappes phréatiques.
3. Gestion de niveau dans les bassins, retenues d’eau, lacs artificiels et canaux.
4. Contrôle de stations de pompage, stations de relevage et systèmes d’adduction d’eau.
5. Automatisation des réservoirs d’eau dans les bâtiments, hôtels, hôpitaux, écoles et usines.
6. Mesure de niveau dans les installations agricoles : irrigation, cuves d’eau, élevage et fermes.
7. Surveillance de réservoirs de liquides industriels compatibles avec les matériaux du capteur.
8. Intégration dans les systèmes IoT, de télégestion ou de supervision industrielle avec automate programmable.

Exemples de projets

• Château d’eau automatisé : installation du capteur au fond de la cuve pour transmettre le niveau réel à un automate. L’automate démarre la pompe lorsque le niveau est bas et l’arrête lorsque le niveau haut est atteint.
• Surveillance d’un forage : le capteur est suspendu dans le puits afin de suivre la hauteur d’eau disponible. Les données peuvent être affichées localement ou envoyées à distance via GSM, LoRa, Wi-Fi ou un contrôleur IoT.
• Station de pompage : le HPT604 mesure le niveau d’un bassin de collecte. Le système active une ou plusieurs pompes selon des seuils configurés, tout en générant une alarme de niveau haut ou bas.
• Réservoir d’eau d’entreprise ou d’hôtel : couplé à un afficheur numérique ou à un système de supervision, le capteur permet d’éviter le débordement, le fonctionnement à vide des pompes et les ruptures d’approvisionnement.
• Irrigation agricole : dans une réserve d’eau ou un bassin, il fournit une mesure continue du niveau pour planifier l’irrigation et protéger les pompes contre le manque d’eau.
