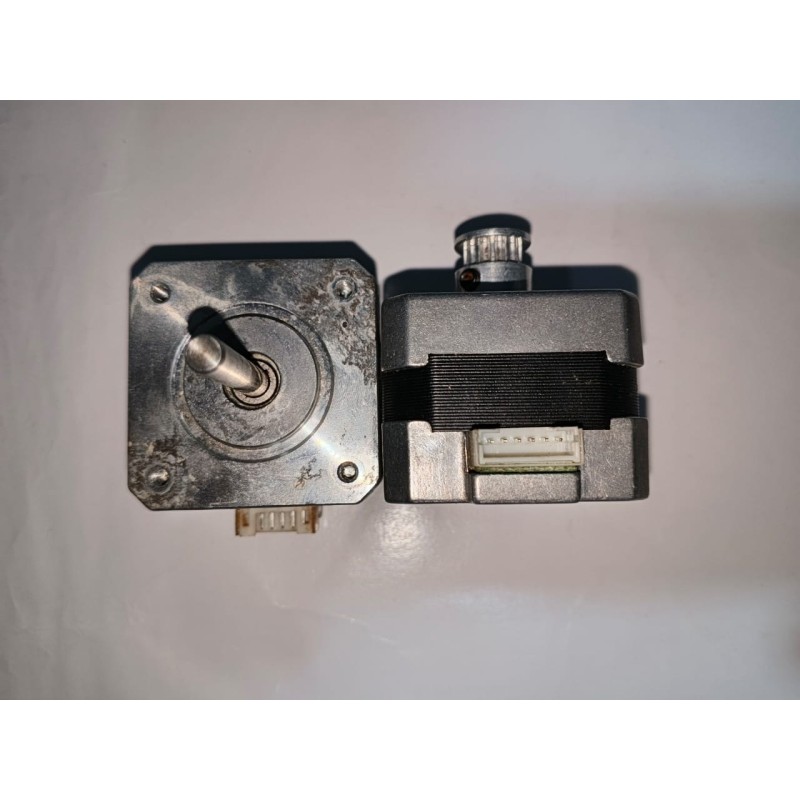

Moteur pas à pas Nema 17 KH MOTOR 42BYGH34-30-30A

Moteur pas à pas KH MOTOR 42BYGH34-30-30A / NO:201511

Le Moteur pas à pas KH MOTOR 42BYGH34-30-30A est un moteur pas à pas hybride compact de type NEMA 17. Il est destiné aux projets électroniques, robotiques et mécaniques demandant un mouvement précis, stable et facilement programmable. Son format compact permet une intégration simple dans les imprimantes 3D, petites CNC, systèmes de déplacement motorisé, équipements de laboratoire et prototypes d’automatisation.

Ce modèle appartient à la famille 42BYGH34, dont les versions courantes présentent un angle de pas de 1,8°, deux phases, un corps d’environ 34 mm de longueur, un courant nominal proche de 1,3 A par phase et un couple de maintien de l’ordre de 0,28 à 0,30 N·m. Il offre ainsi un bon équilibre entre encombrement réduit, consommation maîtrisée et force de maintien pour les axes légers et les mécanismes de précision.

Caractéristiques techniques principales :

• Type : moteur pas à pas hybride bipolaire

• Format : NEMA 17 / dimensions de face environ 42 × 42 mm

• Angle de pas : 1,8° par pas, soit 200 pas par tour

• Nombre de phases : 2 phases

• Connexion : généralement 4 fils

• Courant nominal : environ 1,3 A par phase

• Couple de maintien : environ 0,28 à 0,30 N·m

• Longueur du corps moteur : environ 34 mm

• Diamètre d’axe : généralement 5 mm, axe plat de type D selon les versions

• Longueur d’axe : environ 23 mm selon les modèles disponibles

• Dimensions approximatives : 42 × 42 × 34 mm hors axe

• Masse indicative : environ 240 à 250 g.digitalzakka+2

Domaines d’utilisation :

• Imprimantes 3D : axes X, Y, Z et extrudeur

• Petites fraiseuses et graveuses CNC

• Découpeuses vinyle et traceurs automatiques

• Robotique, maquettes automatisées et systèmes pédagogiques

• Portiques motorisés et rails de déplacement

• Machines de gravure laser légère

• Équipements de positionnement de capteurs, caméras ou plateaux

• Petits convoyeurs et dispositifs de distribution automatique

Exemples de projets :

• Réalisation d’une imprimante 3D DIY ou remplacement du moteur d’un axe existant.

• Fabrication d’une CNC Arduino pour graver des plaques électroniques ou du bois léger.

• Conception d’un robot suiveur de ligne avec bras de préhension motorisé.

• Création d’un système de caméra motorisée pour prises de vue panoramiques.

• Construction d’un distributeur de produits, d’aliments ou de tickets.

• Automatisation d’un mini convoyeur pour un projet industriel ou scolaire.

• Développement d’une machine de sérigraphie, de dessin ou de perçage assistée par ordinateur.
