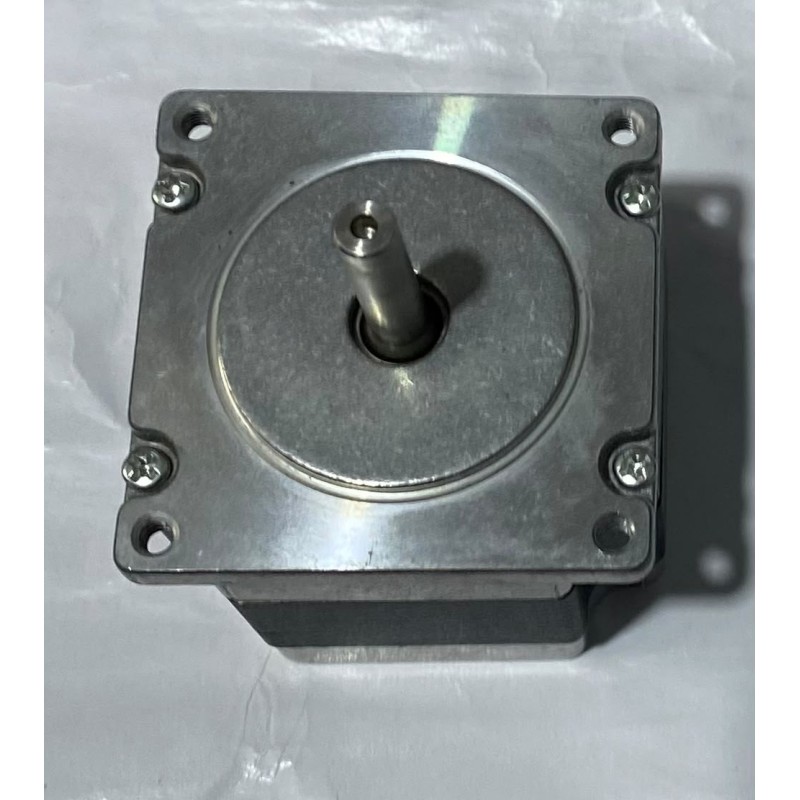

Moteur pas à pas KH MOTOR 57BYGH902-1-27, NEMA 23

Le Moteur Pas à Pas KH MOTOR 57BYGH902-1-27 est un moteur pas à pas hybride biphasé de format NEMA 23 / 57 × 57 mm, conçu pour les applications nécessitant un mouvement précis, répétable et contrôlé électroniquement. Grâce à son angle de pas standard de 1,8°, il réalise généralement 200 pas par tour, ce qui permet un positionnement fiable des axes mécaniques, plateaux, vis sans fin, courroies et systèmes automatisés.

Ce modèle est adapté aux systèmes de commande utilisant un driver pour moteur pas à pas compatible, tel que les contrôleurs TB6600, DM542 ou équivalents. Il doit être alimenté et piloté par un variateur/driver dédié : il ne se branche pas directement sur une alimentation ou sur les sorties d’un microcontrôleur Arduino, ESP32 ou PLC.

Caractéristiques techniques

• Référence : KH MOTOR 57BYGH902-1-27

• Type : moteur pas à pas hybride

• Format : NEMA 23, corps carré d’environ 57 × 57 mm

• Nombre de phases : 2 phases

• Angle de pas : 1,8°

• Résolution théorique : 200 pas par tour

• Fonctionnement possible en micropas selon le driver utilisé

• Couple de maintien : adapté aux applications d’automatisation, de déplacement d’axes et de commande de mécanismes

• Contrôle : par driver moteur pas à pas bipolaire compatible

• Série / marquages : KH 2016 11, 57-47 69-27, RXD MOTOR

• Construction : moteur robuste destiné à une utilisation industrielle, pédagogique ou de prototypage

• Température de fonctionnement typique pour la série 57BYGH : environ -20 °C à +50 °C ; l’échauffement admissible est généralement donné jusqu’à 80 °C selon les conditions de pilotage et la charge.

Domaines d’utilisation

Le moteur pas à pas KH MOTOR 57BYGH902-1-27 convient notamment pour :

• Machines CNC : fraiseuses, graveuses, découpeuses, mini-routeurs CNC

• Imprimantes 3D grand format et systèmes d’extrusion

• Machines de découpe vinyle, papier, carton ou textile

• Automatisation industrielle et machines spéciales

• Robotique, bras robotisés et robots mobiles

• Systèmes de dosage, remplissage et emballage

• Commande de convoyeurs, tables rotatives et mécanismes d’indexage

• Distributeurs automatiques et bornes techniques

• Équipements pédagogiques d’électronique, mécatronique et automatisme

• Projets Arduino, ESP32, Raspberry Pi ou automate programmable avec driver adapté

Exemples de projets

• Mini machine CNC 3 axes : utiliser un moteur sur chaque axe X, Y et Z pour piloter précisément les déplacements de la table ou de la broche.

• Système de remplissage automatique : entraîner une pompe doseuse ou une vis sans fin afin de distribuer une quantité contrôlée de liquide, poudre ou granulés.

• Table tournante motorisée : créer un plateau rotatif pour la photographie de produits, l’assemblage électronique ou le positionnement de pièces.

• Robot pick-and-place : commander les articulations ou les axes linéaires d’un système de prise et de dépose.

• Machine de gravure laser ou découpe vinyle : assurer le déplacement précis de la tête laser ou de l’outil de coupe sur les axes de travail.
