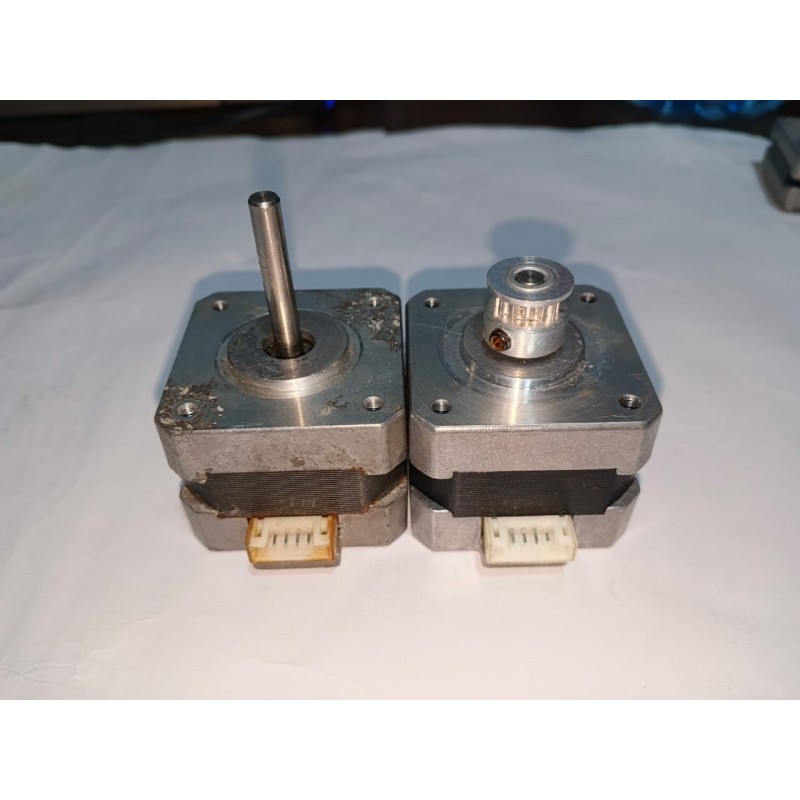

Moteur pas à pas NEMA 17 KH MOTOR 42BYGH101-1-15 / KH 2017 04

Le KH MOTOR 42BYGH101-1-15 est un moteur pas à pas hybride de format NEMA 17, conçu pour les applications nécessitant un positionnement précis, reproductible et contrôlé électroniquement. Grâce à son angle de pas de 1,8°, il réalise 200 pas par tour en mode pas entier. Associé à un driver adapté, il peut également fonctionner en micropas afin d’améliorer la fluidité du mouvement et la précision des déplacements.

Ce moteur est particulièrement adapté aux systèmes automatisés, aux axes de machines CNC légères, aux imprimantes 3D, aux équipements de robotique et aux mécanismes de déplacement linéaire. La référence 42BYGH101 est généralement associée à un boîtier de 42 mm de côté et une longueur moteur d’environ 40 mm. Les données disponibles pour cette série indiquent notamment une alimentation nominale autour de 2,5 V, un courant de 1,7 A par phase, une résistance de phase d’environ 1,5 Ω et un couple de maintien proche de 0,35 N·m.

Caractéristiques techniques principales :

• Type : moteur pas à pas hybride bipolaire
• Format : NEMA 17 / face avant environ 42 × 42 mm
• Angle de pas : 1,8° par pas, soit 200 pas par tour
• Nombre de phases : 2 phases
• Courant nominal : environ 1,7 A par phase
• Tension nominale : environ 2,5 V
• Résistance de phase : environ 1,5 Ω
• Inductance de phase : environ 3,2 mH
• Couple de maintien : environ 0,35 N·m / 35 N·cm
• Longueur du corps moteur : environ 40 mm
• Classe d’isolation : généralement classe B

Température de fonctionnement : typiquement de -20 °C à +50 °C selon la série et les conditions d’utilisation.

Domaines d’utilisation :

1. Imprimantes 3D et machines de prototypage
2. Machines CNC de gravure, découpe légère ou fraisage sur bois, plastique et PCB
3. Robotique éducative, bras robotisés et plateformes mobiles
4. Machines d’emballage, d’étiquetage et de distribution automatique
5. Automatisation industrielle légère
6. Systèmes de dosage, de pompage et de vannes motorisées
7. Contrôle d’axes linéaires, glissières et portiques motorisés

Exemples de projets :

• Motorisation de l’axe X, Y ou Z d’une imprimante 3D.
• Construction d’une mini CNC pilotée par Arduino, GRBL ou Mach3.
• Réalisation d’un traceur de dessin automatique ou d’une machine de gravure laser légère.
• Création d’un bras robotisé à commande numérique.
• Fabrication d’un distributeur automatique avec mécanisme de convoyage précis.
• Conception d’un système d’ouverture de porte, rideau ou volet automatisé.

Pour assurer son bon fonctionnement, ce moteur doit être utilisé avec un pilote de moteur pas à pas compatible, tel qu’un A4988, DRV8825, TMC2208/TMC2209 ou TB6600 selon le contrôleur, l’alimentation et le niveau de puissance requis.
